Reeksberekeningen uitvoeren
Inleiding
Dit hoofdstuk beschrijft het uitvoeren van reeksberekeningen met HydroToolbox. Neerslagreeksen zijn bestanden die meerdere neerslaggebeurtenissen bevatten, zoals .rks files in SOBEK.
De reden voor deze functionaliteit is omdat:
- het de gebruiker in staat stelt op meerdere rekenkernen (CPU Cores) gelijktijdig de events door te rekenen
- zomer- en winterbuien automatisch kunnen worden uitgerust met voor die periode specifieke invoer, zoals ruwheid en initiële (grond)waterstanden

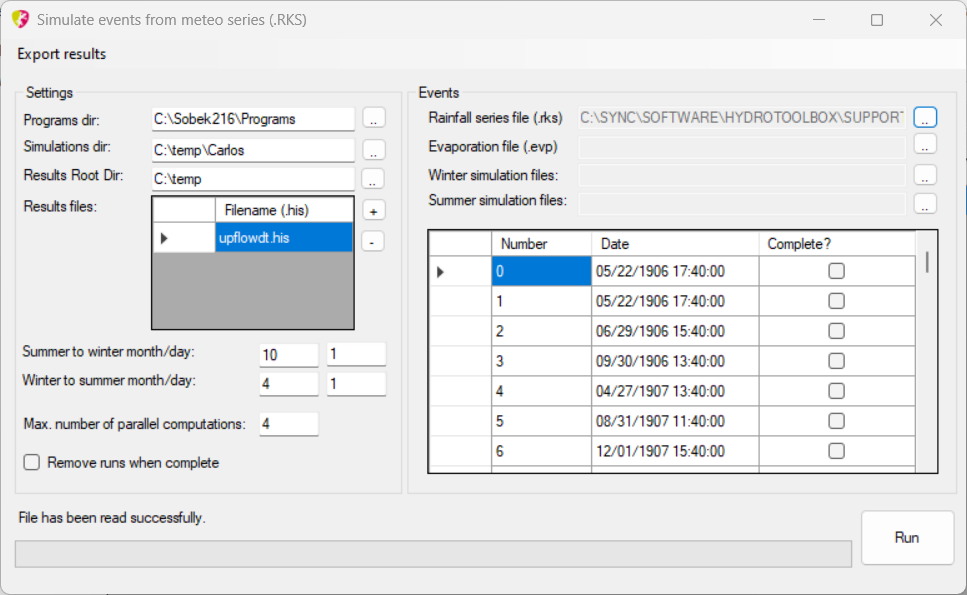

Settings
- Programs dir
- De directory waar de executable (uitvoerbaar bestand) van het simulatiemodel staat. In het geval van SOBEK is dit de map waarin zich simulate.exe bevindt.
- Simulations dir
- De tijdelijke werkmap waarin een kopie van de modelschematisatie geplaatst wordt opdat die kan worden doorgerekend.
- Results Root Dir
- De directory waarin de resultaatbestanden van iedere simulatie geplaatst zullen worden. Iedere simulatie krijgt zijn eigen subdirectory
- Results Files
- Een lijst met de namen van de uitvoerbestanden die per simulatie bewaard moeten worden. Denk aan uitvoerbestanden als calcpnt.his, struc.his en upflowdt.his voor SOBEK.
- Summer to winter month/day
- Resp. maand en dag waarop zomerhalfjaar overgaat in winterhalfjaar. deze instelling wordt gebruikt om te beslissen of de ‘Winter simulation files’ of de ‘Summer simulation files’ moeten worden gekopieerd in de betreffende event.
- Winter to summer month/day
- Resp. maand en dag waarop winterhalfjaar overgaat in zomerhalfjaar. Deze instelling wordt gebruikt om te beslissen of de ‘Winter simulatoin files’ of de ‘Summer simulation files’ moeten worden gekopieerd in de betreffende event.
- Max. number of parallel computations
- Het maximum aantal simulaties wat tegelijk wordt uitgevoerd op de CPU. Een goede vuistregel is om dit getal iets lager te houden dan het aantal cores wat de PC bevat. Iedere toegekende core zal gedurende de simulaties namelijk maximaal worden belast.
- Remove runs when complete
- Wanneer de simulatie van een event is afgerond en de gewenste resultaatbestanden zijn naar de resultatenmap gekopieerd, dan bepaalt deze optie of de gekopiëerde case moet worden verwijderd.
Events
- Rainfall series file (.rks)
- Pad naar het bestand met neerslagreeksen. In het geval van Sobek betreft dit een .rks bestand. Klik op de button <..> om te bladeren naar het bestand.
- Evapiration file (.evp)
- Pad naar het bestand met de verdamping. In het geval van SOBEK betreft dit een .evp bestand. Klik op de button <..> om te bladeren naar het bestand.
- Winter simulation files
- Pad naar alle bestanden die moeten worden meegekopieerd in een wintersimulatie. Dit kan bijvoorbeeld een ruwheidsbestand (bij SOBEK: friction.dat) zijn wat voor alle wintersimulaties moet worden gebruikt.
- Summer simulation files
- Pad naar alle bestanden die moeten worden meegekopieerd in een zomersimulatie. Dit kan bijvoorbeeld een ruwheidsbestand (bij SOBEK: friction.dat) zijn wat voor alle zomersimulaties moet worden gebruikt.
Events:

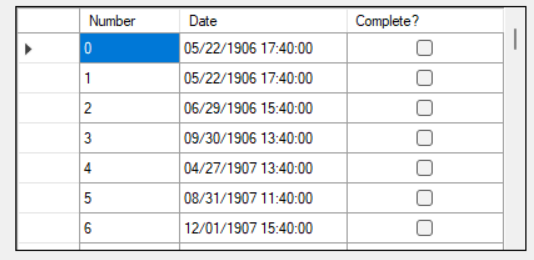

Dit datagrid bevat alle events die zich in de .rks-file bevinden. Voor iedere event wordt de startdatum gegeven en in de tweede kolom of al resultaatbestanden beschikbaar zijn voor de betreffende event.
- Simulaties starten
- selecteer één of meerdere rijen in het grid en druk op de ‘Run’ button.
Wanneer de simulaties met succes zijn afgerond bevinden de resultaatbestanden zich in de daarvoor aangewezen map.
