Neerslagreeksen simuleren
Inleiding
Bij hoogwateranalyses wordt vaak gewerkt met neerslagreeksen. Dit zijn bestanden die een groot aantal individuele buien bevatten. In SOBEK betreft dit .rks-bestanden. Een nadeel van werken met deze reeksen is dat de buien één voor één worden doorgerekend als ze aan SOBEK worden gevoed. Daarnaast is het niet mogelijk om bijvoorbeeld seizoensafhankelijke bestanden te implementeren: hogere hydraulische ruwheid in de zomer en lagere in de winter; hogere initiële peilen in de zomer en lagere in de winter.
Om deze issues met SOBEK het hoofd te bieden heeft HydroToolbox de mogelijkheid om buien uit een reeks individueel door te rekenen en elke simulatie aan te vullen met seizoensafhankelijke input.
- Start HydroToolbox op en kies het SOBEK type simulatiemodel
- Selecteer de geoprojectie van het model
- Een verbinding met een database is voor deze functionaliteit niet nodig
- Selecteer het model en case. HydroToolbox gaat deze case straks doorrekenen met de geselecteerde neerslagreeks
- Kies uit het menu de optie Simulation - Events from Meteo Series

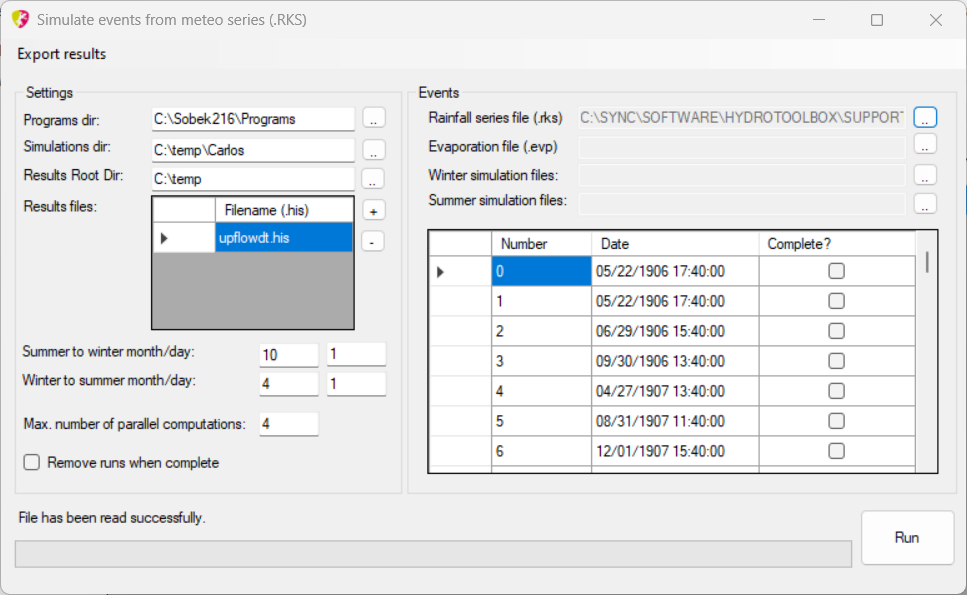

Er verschijnt een nieuw formulier. Hierop gaan we het pad naar de .rks-file aanwijzen, paden naar modelbestanden voor resp. zomer- en wintersimulaties en configureren we de zaken als welke resultaatbestanden moeten worden bewaard.
Zie voor een gedetailleerde uitleg van dit scherm de Technische Handleiding
In vogelvlucht de belangrijkste instellingen:
- Geef onder ‘Programs dir’ het pad naar de map waar de executable van het simulatiemodel staat. In het geval van SOBEK is dit de Programs map.
- Geef onder Simulation dir een tijdelijke werkmap op waar het programma kopieën van de modelschematisatie mag plaatsen ter doorrekening
- Geef onder ‘Results Root Dir’ de map op waar de resultaatbestanden worden weggeschreven. Iedere event krijgt zijn eigen subdirectory in die map.
- Stel onder ‘Rainfall series file (.rks)’ het pad naar de .rks file in door op de button <..> te drukken
- het grid met events wordt dan gevuld. Selecteer hier de rijen die doorgerekend moeten worden.
- Geef (optioneel) aan welke extra bestanden in de schematisatie moeten worden gekopieerd onder resp. zomer- en winteromstandigheden bij ‘Summer situation files’ en ‘Winter simulation files’
