Rasterstatistieken per polygoon
Inleiding
Om statistische kentallen uit een raster onder een polygonenbestand te halen is deze functie in HydroToolbox gebouwd.
- Kies in het startscherm de optie ‘GIS’

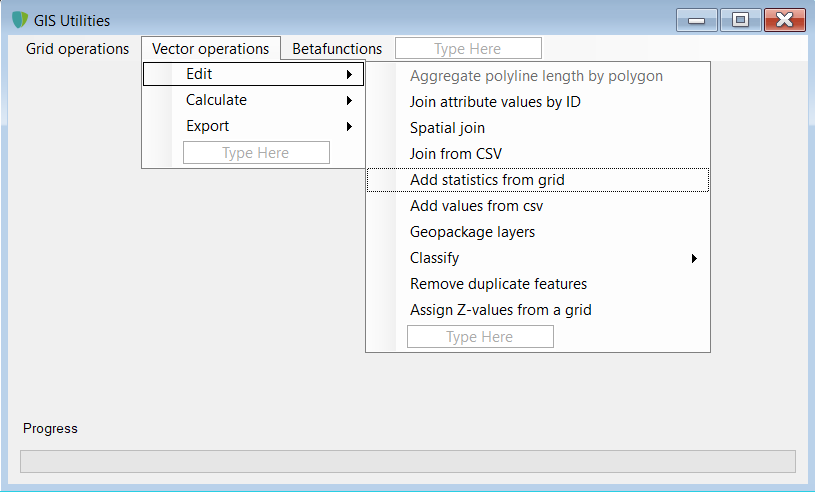

- Kies ‘vector operations’ - ‘edit’ - ‘add statistics from grid’

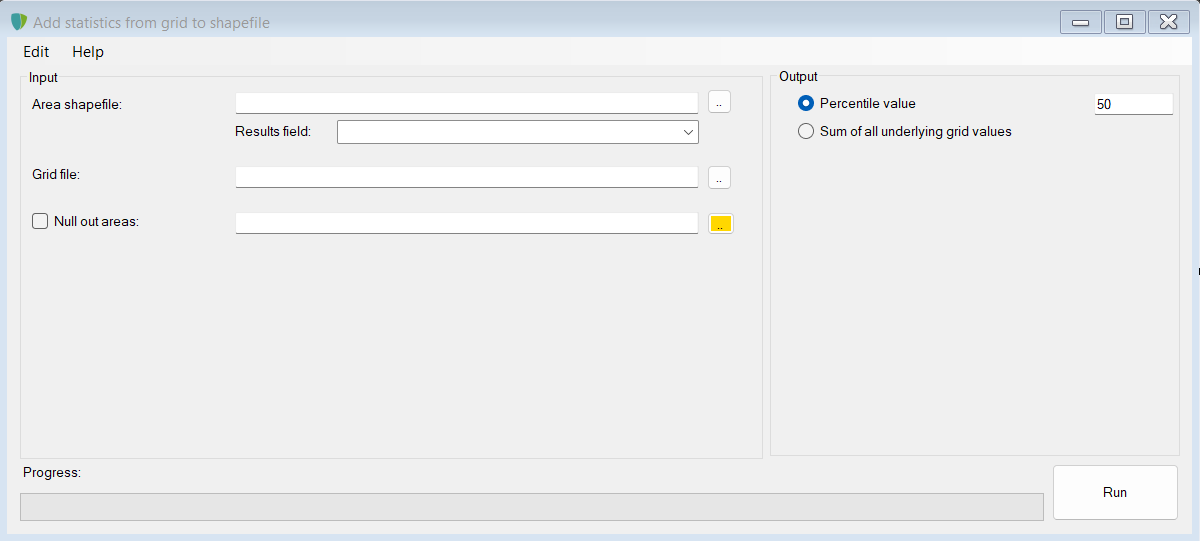

Er verschijnt een nieuw formulier:
- Druk op <..> achter area shapefile om een shapefile te kiezen. Voor iedere polygoon in dit bestand zullen statistieken worden gegenereerd uit het onderliggende raster
- Kies in de selectielijst achter ‘Results field’ naar welk veld van de shapefile het resultaat moet worden geschreven
- Druk op <..> achter Grid file om het rasterbestand te kiezen.
- Kies de optie ‘percentile’ of ‘Sum of all values’. Zie onderstaande uitleg.
- Druk op Run om de berekening te starten. U word nu gevraagd een tijdelijke werkmap aan te wijzen waarin de berekeningen kunnen plaatsvinden. Het resultaat van de berekening wordt naar de shapefile geschreven, in het opgegeven veld.
- Percentile:
- Selecteer deze optie om voor de opgegeven percentielwaarde de corresponderende rasterwaarde onder het polygoon te schrijven. Dit is geschikt voor bijvoorbeeld het opstellen van een bergingscurve.
Bijvoorbeeld: de gebruiker geeft hier een hoogteraster op en kiest percentielwaarde 20. Naar ieder polygoon wordt dan die hoogtewaarde weggeschreven die correspondeert met laagste 20% van het maaiveld binnen dat polygoon.
- Sum of all values:
- Selecteer deze optie om de som van alle onderliggende celwaarden naar het onderhavige polygoon te schrijven. Dit is geschikt om bijvoorbeeld het totaal oppervlak verhard gebied uit een landgebruikskaart te halen.
Bijvoorbeeld: de gebruiker geeft een raster op wat per cel het oppervlak verhard bevat. De optie ‘sum of all values’ zal nu alle waarden onder ieder polygoon optellen en als attribuut naar de shapefile schrijven.
- Nul out areas:
- Selecteer hier een shapefile met gebieden (polygonen) die buiten de statistieken moeten worden gehouden. Bijvoorbeeld: om een maaiveldcurve op te stellen kan het wenselijk zijn het oppervlak openwater niet mee te tellen. In dat geval kan hier een watervlakkenkaart worden opgegeven. De watervlakken worden dan voorafgaand aan de berekening ‘uitgenuld’ in het raster zodat ze niet meedoen bij het bepalen van de percentielwaarde.
